半导体洁净纯化手套箱 | 实验室中的超净环境守护者

 一、手套箱的核心功能与设计原理

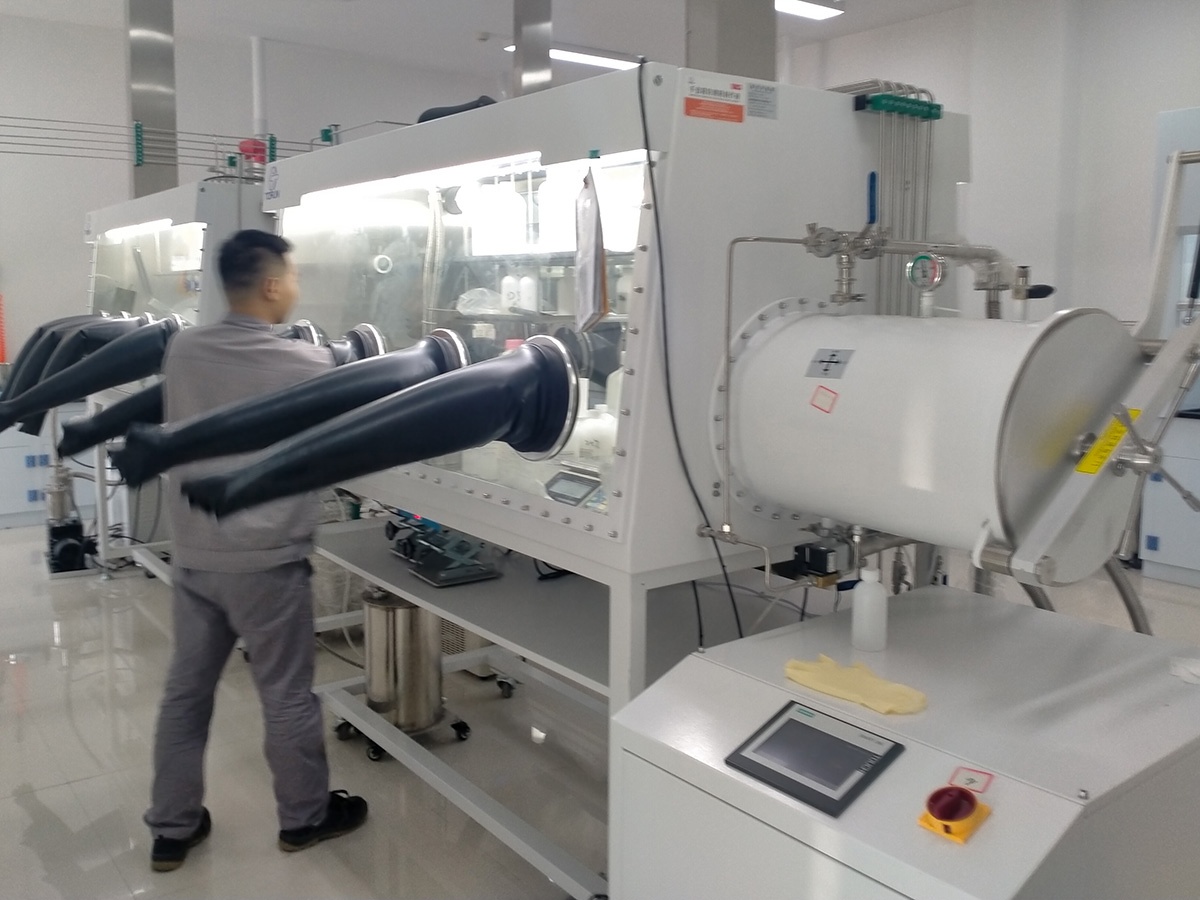

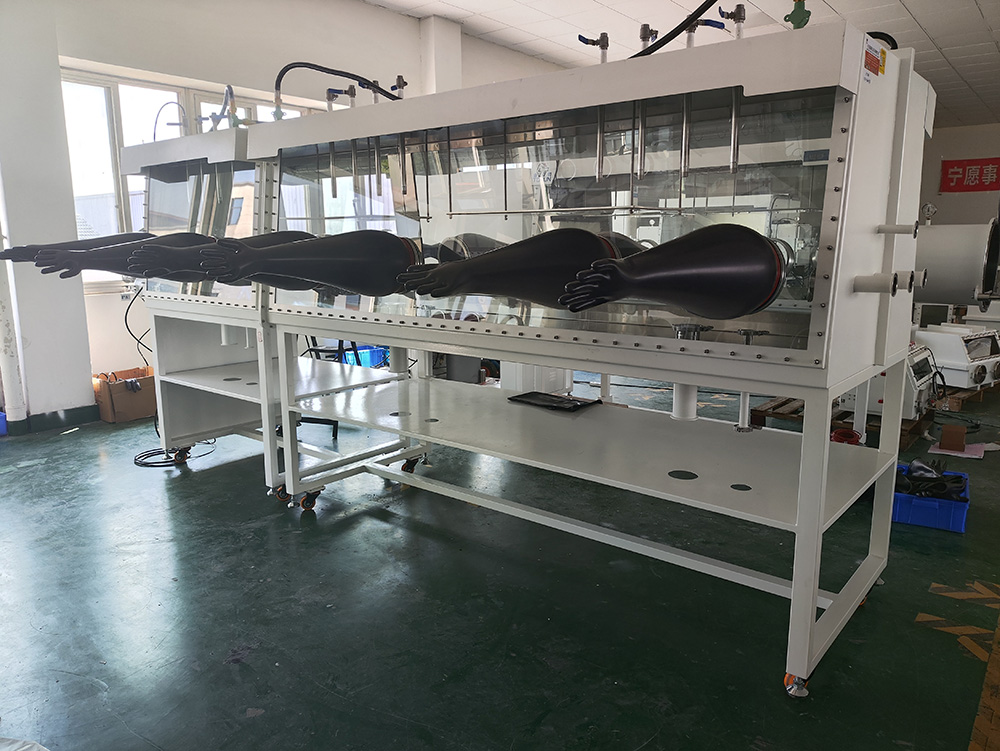

半导体洁净纯化手套箱是一种通过高度密封结构、气体净化系统和环境控制技术，为半导体制造及研究提供超低污染环境的设备。其主要功能包括：

1.  隔绝污染物 ：通过惰性气体（如氮气、氩气）循环系统，将箱内氧气和水分含量控制在≤1ppm以下，有效防止半导体材料氧化或与水反应。

2.  颗粒物过滤 ：配备HEPA或ULPA高效过滤器，可去除0.1微米级以上的颗粒物，确保环境洁净度达到十级（ISO 4级）甚至更高标准，满足先进制程（如3nm以下）需求。

3.  防静电控制 ：采用防静电材料和静电消除装置，减少静电吸附微粒对芯片的损害。

4.  环境参数精确调控 ：集成温湿度传感器、压力控制器及气体成分分析仪，实现温度（±0.5℃）、湿度（±1%RH）和压力（50-100Pa正压）的稳定控制。

  二、在半导体实验室中的关键应用

1.  材料制备与处理

   - 化合物半导体（如砷化镓、磷化铟）的合成需严格隔绝氧气和水汽，手套箱为晶体生长提供无污染环境，保障材料电学性能。

   - 第三代半导体（如碳化硅、氮化镓）的高温清洗和封装过程中，手套箱防止杂质侵入，提升器件可靠性。

2.  光刻与封装工艺

   - 光刻胶涂覆需超低颗粒浓度环境，手套箱减少微尘对曝光精度的影响，提升芯片良率。

   - 倒装芯片封装时，手套箱内焊接和键合操作可避免氧化，确保芯片稳定性。

3.  检测与修复

   - 电子显微镜等精密检测设备需在无尘环境中运行，手套箱提供屏障，避免外界干扰检测结果。

   - 晶片包装时，通过十级洁净度手套箱配合氮气沐浴系统，可控制氧含量＜1%、湿度＜1%RH，避免晶片表面氧化和颗粒污染。

4.  研发创新

   - 支持新型量子材料、钙钛矿电池等实验，提供无氧无水环境，加速科研突破。

  三、日常使用与维护要点

1.  操作规范

   - 使用前检查手套完整性，避免破损导致污染；通过传递舱进出物料，减少环境波动。

   - 定期校准传感器（氧分析仪、露点仪等），确保数据准确性。

2.  维护管理

   -  过滤器更换 ：HEPA过滤器每3-6个月更换，吸附材料根据使用频率再生或更换。

   -  深度清洁 ：每月拆卸内部组件清洁，使用无尘布和惰性气体吹扫，避免残留污染物。

   -  系统检漏 ：通过压力测试和泄漏检测装置，及时修复密封问题。

  四、未来发展趋势

1.  智能化与自动化

   - 物联网技术实现远程监控与故障诊断；AI算法优化气体净化效率，动态调节环境参数。

   - 集成自动化传输系统，与光刻机、镀膜设备联动，构建全封闭生产线。

2.  高效净化技术革新

   - 开发金属有机框架（MOFs）等新型吸附材料，提升水氧去除速度与容量。

   - 复合净化工艺（如膜分离+催化）实现杂质气体的深度处理，满足量子计算等尖端领域需求。

3.  节能与可持续发展

   - 变频风机和节能型再生技术降低能耗；环保材料减少废弃物产生。

4.  定制化与多功能集成

   - 按需集成溶剂吸附、低温冷却等模块，适配生物医药、显示面板等跨领域应用。

   - 小型化设备满足现场检测和空间受限实验室需求，便携式设计扩展应用场景。

  五、结语

半导体洁净纯化手套箱作为实验室的“超净屏障”，其技术演进与半导体产业高度协同。未来，随着智能化、高效化技术的突破，手套箱不仅将推动半导体制造的精细化发展，更可能在新能源、生物科技等领域开辟新应用场景，成为多学科交叉创新的核心工具。
